Texas Instruments bq7790x 可堆叠电池保护器 IC

发布时间： 2016/8/28 9:40:15 | 908 次阅读

查看产品清单

了解相关开发工具详情

Texas Instruments bq7790x 可堆叠
电池保护器 IC

Texas Instruments bq7790x 3 至 5 系列可堆叠电池保护器 IC 是低功耗电池组保护器，实现一整套电压、电流和温度保护。这些保护无需微控制器 (MCU) 控制即可实现。保护阈值和延迟均为出厂编程设定，有多种配置可供选用。提供放电（OTD 和 UTD）和充电（OTC 和 UTC）的单独过温和欠温阈值，以增加灵活性。这些器件通过集成的独立 CHG 和 DSG 低侧 NMOS FET 驱动器实现成组保护，这些驱动器可通过两个控制引脚禁用。

特性

电压保护（ ±10mV）
- 过压：3V-4.575V
- 欠压：1.2V-3V
电池和电线开路检测 (OW)
电流保护
- 过流放电 1：–10mV 至 –85mV
- 过流放电 2：–20mV 至 170mV
- 短路放电：–40mV 至 340mV
- 整个温度范围电压 ≤ 20mV 时为 ±20%， > 20mV 时为 ±30%
温度保护
- 过温充电：45°C 或 50°C
- 过温放电：65°C 或 70°C
- 欠温充电：–5°C 或 0°C
- 欠温放电：–20°C 或 –10°C
其他功能
- 独立充电 (CHG) 和放电 (DSG) FET 驱动器

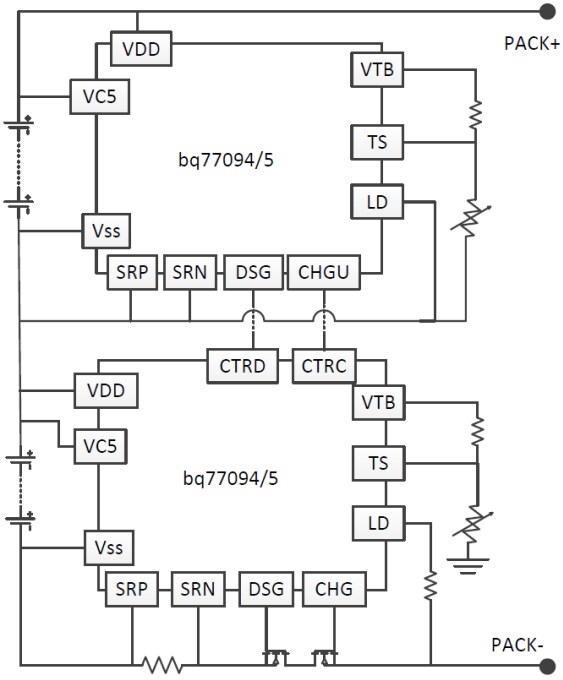

- 便于堆叠的 SimpleStack 接口
- 每节电池输入的额定电压为 36V
- 内置自检功能，具有高可靠性

正常模式：6μA (bq77904/bq77905)
关断模式：0.5μA（值）

应用

电动工具，园林工具
启动-停止电池组
铅酸 (PbA) 备用电池
轻型电动车
能量储存系统，不间断电源 (UPS)
10.8V-72V 电池组

bq77905EVM-707 评估模块 (EVM)

Texas Instruments bq77905EVM-707 评估模块 (EVM) 是用于低功耗电池保护器 IC bq77905 的评估板。该评估模块包括热敏电阻和分流器，有助于轻松地对过温和欠温情况进行仿真。通过直接和独立的 CHG/DSG 低侧 NMOS FET 驱动器实现 bq77905 电池组保护。该评估模块包含用于演示电流控制的 FET。板上填充的 bq7790500 配置位于数据表中，您可以将其用作参考。

特性
